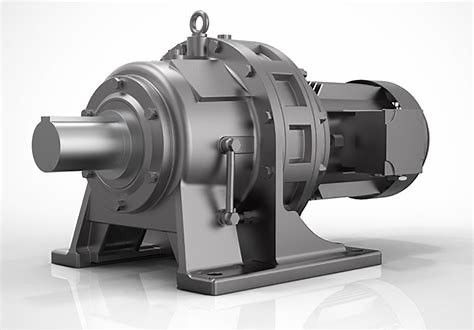

Boîte de vitesse de vitesse de moteur de réducteur à C.A. Bwd3 XWD1cycloid de vitesse horizontale du rapport 69 1400rpm pour le levage
Caractéristiques principales de réducteur horizontal de vitesse
◆La transmission en une seule étape de rapport à grande vitesse et de rendement élevé peut réaliser un rapport de décélération de 1:87, et l'efficacité est plus de 90%. Si la transmission à plusieurs étages est employée, le rapport de décélération sera plus grand.
◆Puisque le principe planétaire de transmission est adopté, l'axe d'entrée et l'axe de sortie sont sur la même ligne d'axe, de sorte que le modèle de machine puisse obtenir la plus petite possible taille.
◆Le nombre de dents de maillage des dents cycloidal d'aiguille avec le bruit de bon fonctionnement et le bas bruit cycloidal est davantage, le coefficient de chevauchement est plus grand, et le mécanisme des pièces de équilibrage de machine fait la vibration et la voix limitées à un minimum.
◆La longue durée de vie d'utiliser-et fiable parce que les pièces principales sont faites d'acier de chrome à haut carbone, de haute résistance est obtenue par l'extinction (HRC58-62), et le frottement de roulement est employé dans quelques contacts de transmission, ainsi la durée de vie est longue.
Paramètres horizontaux de réducteur de vitesse :
| Logement du matériel |
Fonte HT250 de haute résistance |
| Logement de la dureté |
HBS190-240 |
| Matériel de vitesse |
acier 20CrMnTi allié |
| Dureté extérieure des vitesses |
° HRC58°~62 |
| Dureté de noyau de vitesse |
HRC33~40 |
| Matériel d'axe d'entrée-sortie |
acier 42CrMo allié |
| Dureté d'axe d'entrée-sortie |
HRC25~30 |
| Précision de usinage des vitesses |
meulage précis, catégorie 6~5 |
| Huile de graissage |
Gigaoctet L-CKC220-460, Shell Omala 220-460 |
| Traitement thermique |
gâchage, cementiting, éteindre, etc. |
| Efficacité |
94%~96% (dépend de l'étape de transmission) |
| Bruit (max) |
60~68dB |
| Temp. hausse (max) |
40°C |
| Temp. hausse (huile) (max) |
50°C |
| Vibration |
≤20µm |
| Contrecoup |
≤20Arcmin |
Avantages horizontaux de réducteur de vitesse :
1. le grand rapport de réduction, 1 rapport 9~87, le rapport en deux étapes 121~1849 d'étape, un plus grand rapport de réduction est disponible par l'étape 3 ou les combinaisons à plusieurs étages
2. le rendement élevé, l'efficacité moyenne est plus de 90%
3. structure compacte, poids léger
4. opération stable et fiable, à faible bruit
5. longue durée de vie
Application : très utilisé dans le pétrole, la protection de l'environnement, le produit chimique, le ciment, le transport, le textile, pharmaceutique, nourriture, peinture d'impression, levage, exploitation, métallurgie, construction, fabrication du papier, production d'électricité, pesticide, protection de l'environnement, revêtement, transport, nouvel équipement domestique de logistique et d'autres industries.
1. Plus de 35 ans d'expérience de R&D et fabrication, moteurs de vitesse d'exportation et boîtes de vitesse industrielles.
2. standardisation de la série de boîte de vitesse
3. capacité forte de conception pour le pouvoir étendu et les boîtes de vitesse adaptées aux besoins du client.
4. boîtes de vitesse de haute qualité et fournisseur prouvé de solutions.
5. processus strict de contrôle de qualité, qualité stable.
6. moins de 2% des plaintes de qualité.
7. conception modulaire, délai de livraison court.
8. réponse rapide et services professionnels.
FAQ :
Q1. Comment est-ce que je peux choisir le modèle qui répond mieux à mes exigences ?
A1. Vous pouvez vous référer à notre catalogue pour choisir la boîte de vitesse ou nous pouvons aider à choisir quand vous fournissez l'information technique du couple de sortie, de la vitesse de sortie et des paramètres priés de moteur, etc.
Q2. Quelle information devons-nous fournir avant de placer un ordre d'achat ?
A2. a) type de la boîte de vitesse, le rapport, le type d'entrée et sortie, la bride d'entrée, la position de montage, et le détail de moteur, etc.
b) couleur de logement.
c) quantité d'achat.
d) d'autres conditions spéciales.
Q3. Quelles industries sont vos boîtes de vitesse étant employées dedans ?
A3. Nos boîtes de vitesse sont très utilisées dans les machines et l'équipement automatiques dans le textile, le traitement des denrées alimentaires des produits alimentaires, la boisson, l'industrie chimique, l'escalator, l'équipement automatique de stockage, la métallurgie, le tabac, la protection de l'environnement, la logistique et d'autres domaines.
